Se você estiver avaliando uma bobinadeira para uma linha de fibra sintética de alta velocidade, a conclusão é clara: Equipamento mecânico Co. de Jiaxing Shengbang, Ltd. pegue enroladoues que sustentam velocidades de enrolamento mecânico de até 7.000 m/min, alcançando taxas de quebra final significativamente mais baixas e capazes de fabricar fios de nylon do tipo HMLS. Este guia orienta os gerentes de produção na seleção do tipo, nos principais parâmetros, na instalação, na manutenção e no caso de ROI para atualizar para uma bobinadeira automática moderna.

O papel essencial de uma bobinadeira na produção de fibra sintética

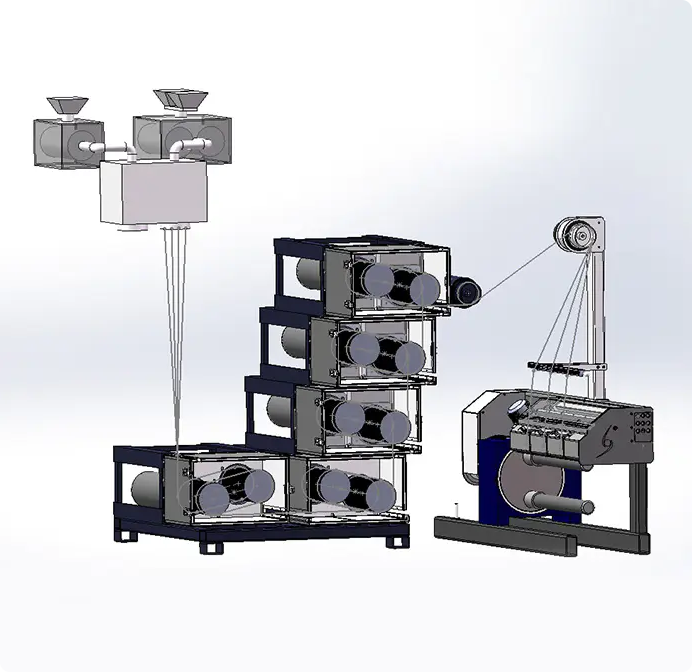

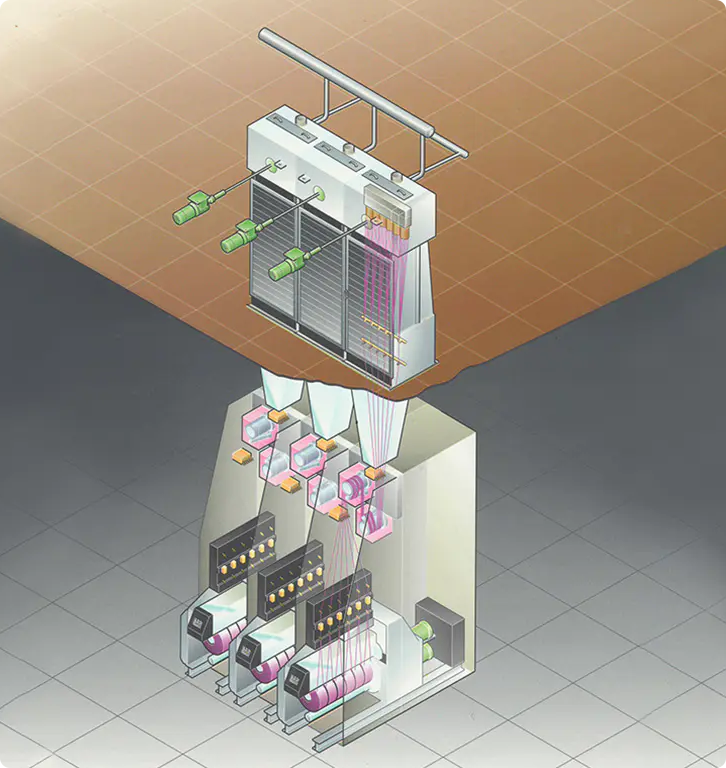

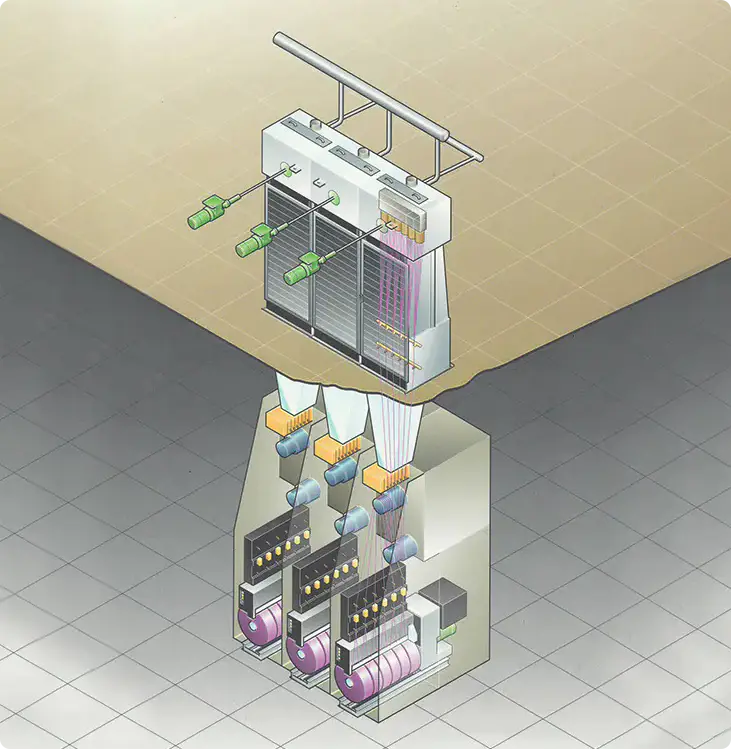

Uma bobinadeira de recolhimento é a estação ativa final em cada linha de fiação por fusão. Seu trabalho é receber o filamento extrudado fundido na velocidade da linha definida pelo spin-pack, construir um pacote geometricamente preciso e entregar esse pacote para máquinas de texturização, deformação ou tecelagem posteriores sem defeitos.

Cada um dos três contextos de aplicação mais comuns impõe demandas distintas:

• POY (Fio Parcialmente Orientado) — Velocidades da linha de 2.800 a 3.500 m/min; requer ângulo de enrolamento cruzado consistente para preservar a capacidade de tração.

• FDY (fio totalmente estirado) — Velocidades que atingem 4.500–6.000 m/min; exige tensão ultra-estável para evitar variação na orientação do cristal.

• Elastano / Elastano — Velocidades mais baixas (600–1.200 m/min), mas sensibilidade extremamente alta à flutuação de tensão; a prevenção do enrolamento da fita é crítica.
• BCF / Fio de carpete — Filamento contínuo volumoso; pacotes de grande diâmetro até 300 mm, exigindo alto torque em baixa velocidade.

Os benchmarks da indústria mostram que uma bobinadeira mal combinada contribui para 35–55% do total de eventos de ruptura final em uma linha de fiação por fusão (CIRFS, dados de membros de 2024). Investir em uma bobinadeira automática corretamente especificada normalmente reduz essa participação para menos de 8%.

Comparando tipos comuns de enroladores de recolhimento

Três geometrias de enrolamento fundamentais são usadas na produção industrial de fibras. A tabela abaixo resume diferenças críticas para ajudar a restringir sua seleção:

Para a maioria dos produtores POY e FDY operando linhas acima de 3.000 m/min, o o enrolador automático tipo torre é o padrão da indústria e oferece o melhor custo total de propriedade ao longo de uma vida útil de ativo de 10 anos.

Jiaxing Shengbang Take Up Winder: Destaques e especificações do produto

fabrica bobinadeiras e equipamentos auxiliares de fiação desde 2003. Sua atual série de bobinadeiras automáticas carro-chefe cobre toda a gama de aplicações de fibra sintética. As principais especificações técnicas estão resumidas na tabela abaixo:

Além das especificações publicadas, a Jiaxing Shengbang se diferencia por meio de três resultados documentados do cliente:

• Um produtor POY de Zhejiang (2023) — Depois de mudar para a série SB-TW6 em uma linha de 96 posições, a planta registrou uma redução de 42% nos eventos de quebra final por milhão de metros e eliminou um operador de troca por turno.
• Uma instalação de nylon-6 de Fujian (2022) — O controle de malha fechada de tensão de precisão reduziu a variação do denier dentro do pacote de CV 1,8% para CV 0,7%, melhorando diretamente a eficiência da tecelagem a jusante.
• Enrolador de spandex personalizado (2024) — Jiaxing Shengbang projetou uma variante de enrolamento de superfície com software anti-fita para um cliente de Jiangsu, alcançando zero defeitos no enrolamento de fita durante um período de avaliação de 6 meses.

Todas as unidades bobinadoras automáticas Jiaxing Shengbang suportam espaçamento de fuso personalizado, especificações de tubo de bobina e integração com sistemas SCADA existentes em nível de planta, mediante solicitação.

Como selecionar o enrolador correto: um guia prático

Use a lista de verificação a seguir ao especificar um enrolador de recolhimento. Trabalhe cada ponto de decisão em ordem – as escolhas iniciais restringem as posteriores.

Lista de verificação de seleção

1. Tipo de fibra e faixa de denier — Determine o polímero (PET, PA6, PP, spandex) e a faixa de denier (por exemplo, 30–150 D para FDY). Isto determina a sensibilidade à tensão e os limites de fricção do sistema transversal.
2. Velocidade máxima da linha — Combine a velocidade nominal da bobinadeira com o rendimento da bomba de centrifugação com uma margem de segurança de 10–15%. Uma linha de 4.500 m/min deve usar um enrolador classificado para pelo menos 5.000 m/min.
3. Peso da embalagem e formato da bobina necessários — As embalagens POY padrão têm entre 5 e 10 kg; As embalagens BCF podem chegar a 25 kg. Confirme o diâmetro interno do tubo (47 mm, 54 mm, 76 mm ou 110 mm são comuns).
4. Nível de automação — Avaliar os custos do trabalho por turnos. Se o custo de mão de obra por turno exceder US$ 80 ou se você executar 3 turnos, uma bobinadeira automática de recolhimento de torre normalmente terá retorno em menos de 18 meses.
5. Mecanismo transversal — A travessia do tambor ranhurado atende às velocidades padrão; deslocamento de came de precisão ou deslocamento eletrônico é necessário acima de 4.000 m/min ou onde o enrolamento da fita deve ser evitado.
6. Requisitos de integração — Confirme o protocolo do barramento de controle (Profibus, EtherNet/IP, Modbus TCP) e se a bobinadeira deve receber sinais de velocidade em tempo real de um godet upstream.
7. Pegada e altura do teto — As bobinadeiras de torre com 8 posições de fuso requerem aproximadamente 1.200 mm × 900 mm de área útil por unidade; a altura do teto deve permitir o arco de retirada total da bobina (folga mínima de 2.400 mm).

Exemplos de configuração recomendados

Para uma linha FDY típica de 48 posições executando PET (por exemplo, a uma velocidade de 4.200 m/min), uma torre de fuso Jiaxing Shengbang, servo CA, travessia eletrônica, Siemens HMI é a configuração recomendada. Para linhas acima de 5.000 m/min ou onde o denier CV é o principal KPI de qualidade, a atualização para a torre personalizada projetada por Jiaxing Shengbang é a melhor escolha.

Instalação, comissionamento e operação diária do enrolador

A instalação correta afeta diretamente a qualidade do enrolamento a longo prazo. Siga estas etapas durante o comissionamento:

1. Nivelamento — Use um nível de precisão (precisão ≤0,02 mm/m) para verificar se o eixo do fuso está horizontal. Uma inclinação superior a 0,05 mm/m causará migração axial do fio e embalagens cônicas.
2. Alinhamento com godets — O caminho da linha do último godet até a guia transversal deve entrar no enrolador em um ângulo de 0° ± 0,5° no plano transversal. O desalinhamento causa acúmulo de bordas.
3. Calibração de tensão inicial — Carregue uma bobina vazia, opere o fuso a 50% da velocidade alvo e compare a saída da célula de carga com um medidor de tensão calibrado colocado em linha. Ajuste o ganho do servo até que as duas leituras estejam dentro da faixa padrão.
4. Teste de ciclo Doff — Execute determinados tempos (por exemplo, 10) de ciclos de retirada automática sem fio antes de passar a linha. Verifique o tempo de indexação da torre e se a lâmina do coletor engata corretamente em cada ciclo.
5. Parâmetros da primeira execução de produção — Comece com 80% da velocidade alvo. Defina a pressão do rolo de contato em 12–15 N para POY or 8–10 N para spandex . Aumente a velocidade em incrementos de 5% enquanto monitora a leitura da tensão e a geometria da embalagem.

Melhores práticas de operação diária

• Inspecione diariamente o desgaste da guia transversal; substitua quando a profundidade da ranhura exceder o limite de segurança para evitar marcas no fio.
• Verifique os registros de tendências de tensão da IHM no início de cada turno; desvios que excedem o limite de segurança da linha de base indicam um problema no rolamento, na correia ou na guia que requer investigação antes que causem rupturas nas extremidades.
• Mantenha a superfície do rolo de contato limpa; aplique ar comprimido para remover moscas e resíduos de acabamento regularmente (por exemplo, a cada 2 horas ou mais) em linhas de alto denier.

Manutenção, serviço e solução de problemas

Um cronograma de manutenção estruturado é a maneira mais econômica de prolongar a vida útil da bobinadeira. Jiaxing Shengbang recomenda os seguintes intervalos com base em dados de campo de mais de 1.000 unidades instaladas:

Plano de Manutenção Programada

• Diariamente: Ranhura transversal limpa; verifique a leitura da tensão; inspecionar o deslocamento do braço retirado.
• Semanalmente: Lubrifique os rolamentos do fuso (óleo de fuso ISO VG 32, 0,5 ml por fuso); verifique a tensão da correia no acionamento do rolo de contato; limpe a tela da IHM e verifique o registro de alarmes.
• Mensalmente: Verificação completa do desvio do fuso (tolerância máxima: 0,008 mm TIR); parafusos de travamento da torre para verificação de torque; verifique os parâmetros do servoconversor em relação ao registro de comissionamento.
• Anualmente: Substitua os rolamentos do fuso (autorizado pela Alemanha ESKY e fabricado pela Jiaxing Shengbang); reconstruir o mecanismo do came transversal; realizar teste completo de isolamento elétrico dos servomotores.

Falhas e soluções comuns

• Enrolamento de fita (sobreposição de bobina) — Causa: razão transversal bloqueada perto de um número inteiro. Solução: ativar o parâmetro de software antipadronização (precisão de passo); ajuste a velocidade transversal em ±0,3%.
• Acúmulo de borda na embalagem — Causa: desalinhamento da guia ou ranhura transversal desgastada. Solução: realinhar o caminho do thread; substitua a guia transversal se a profundidade da ranhura exceder 0,15 mm.
• Caça à tensão (leitura de tensão oscilante) — Causa: ganho do servo muito alto ou desgaste do rolamento de contato. Solução: reduzir o ganho de P em 10%; medir o desvio do rolo de contato; substitua o rolamento se a excentricidade exceder 0,02 mm.
• Falha no Doff/transferência perdida — Causa: desgaste da lâmina do coletor ou baixa velocidade de indexação da torre. Solução: substitua a lâmina; confirme se a pressão hidráulica ou servo atende às especificações (normalmente ≥6 bar para sistemas hidráulicos).
• Pacotes cônicos — Causa: inclinação do fuso ou pressão de contato não uniforme. Solução: renivelar o fuso; verifique a uniformidade da pressão do rolo de contato em toda a largura da embalagem com um medidor de força calibrado.

Plantas seguindo o relatório de cronograma recomendado da Jiaxing Shengbang tempo médio entre falhas (MTBF) superior a 14.000 horas de operação nas bobinadeiras da série SB-TW – aproximadamente 19 meses de operação contínua em três turnos antes de qualquer evento de inatividade não planejado.

Impacto das bobinadeiras de recolhimento na eficiência e no custo da produção

O argumento financeiro para uma bobinadeira automática moderna baseia-se em quatro alavancas mensuráveis:

• Redução de mão de obra: Uma linha POY de 96 posições com troca manual requer 6 trocadores por turno (3 turnos = 18 FTEs). Uma bobinadeira automática reduz isso para 2 por turno (6 FTEs), economizando aproximadamente US$ 180.000–320.000/ano dependendo das taxas salariais locais.
• Redução do desperdício final: Uma redução de 1% na taxa de ruptura final em uma linha FDY de 48 posições operando a 4.000 m/min economiza aproximadamente 720 kg de fio acabado por dia – a US$ 3,50/kg, ou seja USD 920.000/ano recuperados .
• Melhor rendimento de primeira qualidade: Um controle de tensão mais rígido aumenta a taxa de embalagem de primeira qualidade, foi muito melhorado, pode reduzir significativamente o volume de material reciclado e melhorar as taxas de aceitação do cliente.
• Ciclo de retirada mais rápido: Uma troca automática de 2 segundos versus uma troca manual de 45 segundos reduz o tempo de inatividade por posição em 96%, contribuindo com um adicional de 0,4 a 0,8% do tempo efetivo de atividade da linha.

Combinadas, essas melhorias normalmente proporcionam uma período de retorno total de 12 a 24 meses em um investimento em bobinadeira automática Jiaxing Shengbang, dependendo da escala da linha e do desempenho atual da linha de base.

Tendências da indústria e desenvolvimentos futuros

Quatro direções tecnológicas estão remodelando o design da bobinadeira até 2025–2028:

• Velocidades acima de 7.000 m/min — Os processos FDY de próxima geração atingem 7.500 m/min. Conseguir isso requer rolamentos de eixo aerostáticos, hastes transversais de fibra de carbono e amortecimento ativo de vibração na estrutura da torre. A Jiaxing Shengbang está atualmente em testes de campo de seu protótipo SB-TW7 em instalações parceiras.
• Monitoramento de qualidade em linha — Sensores de diâmetro de embalagem baseados em laser e detecção de anomalias de tensão acionada por IA estão se tornando padrão. O SB-TW6 da Jiaxing Shengbang já suporta exportação de dados OPC-UA para integração com plataformas de qualidade MES e AI.
• Eficiência energética — Os servoacionamentos regenerativos recuperam a energia de frenagem durante as fases de desaceleração. Em unidades bobinadoras automáticas de alta velocidade, isso pode reduzir o consumo de energia por fuso em 8–12% em comparação com acionamentos convencionais.
• Enroladores multiterminais compactos — A demanda por bobinadeiras de 12 e 16 extremidades em linhas especializadas de largura estreita está crescendo, impulsionada por produtores de fios de reforço de cabos ópticos e microfibras denier ultrafinas.

Perguntas frequentes (FAQ)

Q1: Qual é a diferença entre uma rebobinadeira e uma rebobinadeira convencional?

Uma bobinadeira de recolhimento está alinhada com o processo de fiação e deve aceitar o fio diretamente da fieira na velocidade da linha, sem parar. Uma rebobinadeira convencional processa pacotes já formados off-line, em velocidades mais baixas e variáveis. Os requisitos de tensão, velocidade e remoção são fundamentalmente diferentes – uma rebobinadeira deve operar de forma confiável a 2.000–6.000 m/min sob condições de produção contínua.

Q2: Como você controla a tensão para evitar o enrolamento da fita (sobreposição da bobina)?

O enrolamento da fita ocorre quando a razão transversal é igual ou se aproxima de uma fração racional, fazendo com que camadas sucessivas caiam na mesma hélice. A solução é um algoritmo de precisão de passo (ou antipadrão) que altera continuamente a taxa de velocidade transversal em uma pequena quantidade (normalmente ±0,1–0,5%) para evitar a sobreposição da bobina. Nas unidades bobinadoras Jiaxing Shengbang, este é um parâmetro configurável na HMI; a faixa de pontilhamento recomendada para POY padrão é de ±0,25%.

P3: Quanto tempo leva a instalação e o comissionamento e o suporte no local está disponível?

Uma instalação padrão da bobinadeira de 8 fusos, incluindo alinhamento, cabeamento e teste de produção, requer pelo menos 3 a 5 dias úteis. Jiaxing Shengbang envia engenheiros de fábrica para comissionamento no local na China continental; instalações no exterior são suportadas por parceiros de serviços locais autorizados no Sudeste Asiático, Sul da Ásia e Turquia.

Q4: O mesmo enrolador pode operar POY e FDY?

Em princípio, a mesma plataforma de hardware pode enrolar ambos os tipos de fio, mas o ponto de ajuste de tensão, a pressão do rolo de contato e o ângulo transversal devem ser parametrizados novamente ao trocar de produtos. Jiaxing Shengbang oferece armazenamento de receitas (até 50 programas de produtos nomeados) em sua IHM, permitindo que uma única máquina alterne facilmente entre programas POY e FDY, desde que a faixa de velocidade seja compatível.

Q5: Qual é o prazo de entrega das peças de reposição?

Jiaxing Shengbang mantém uma garantia mínima de estoque de peças de reposição de 2 anos para todos os modelos de produção atuais. Itens de desgaste rápido (garfo de mudança, guias transversais, mandris, rolamentos) são mantidos em estoque para envio na mesma semana. Os kits de rolamento do eixo e os módulos de servoacionamento são normalmente enviados internacionalmente dentro de 5 a 7 dias úteis.

Conclusão

Selecionar a bobinadeira correta é uma das decisões de equipamento de maior aproveitamento que um produtor de fibra toma. A escolha entre tipos de bobinadeiras, classificações de velocidade e níveis de automação determina diretamente o custo de mão de obra, a taxa de ruptura final, o rendimento de primeira qualidade e, em última análise, a lucratividade de cada quilograma de fio produzido.

oferece uma linha completa de bobinadeiras automáticas - desde o nível básico para linhas POY até a plataforma de alta velocidade para FDY - apoiada por dados documentados de desempenho em campo, suporte de comissionamento no local e uma cadeia de fornecimento de peças sobressalentes garantida.

Esteja você especificando uma nova linha de fiação, atualizando equipamentos antigos de enrolamento ou solucionando problemas crônicos de qualidade em uma instalação existente, a equipe técnica da Jiaxing Shengbang pode fornecer uma proposta detalhada que corresponda ao seu tipo específico de fibra, velocidade da linha e objetivos de automação.
