Quando uma linha de fiação precisa de mistura por fusão em linha — seja para adição de cor de masterbatch, mistura de aditivos funcionais ou homogeneização de polímeros multicomponentes — a decisão do equipamento se resume a duas abordagens fundamentalmente diferentes: um misturador dinâmico ou um misturador estático. Ambos são instalados no caminho do fluxo de fusão entre a extrusora e a fieira. Ambos visam produzir um fundido homogêneo antes de ser transformado em filamento. Mas o mecanismo, a qualidade de saída, as condições operacionais e os requisitos de manutenção de cada um são diferentes o suficiente para que a escolha do tipo errado para sua aplicação produza problemas que não podem ser corrigidos posteriormente.
Este artigo compara misturadores dinâmicos e estáticos diretamente nos parâmetros que são importantes para as decisões de fiação de fibras químicas.
Como funciona cada tipo de mixer
Misturador Estático
Um misturador estático não contém peças móveis. Consegue a mistura forçando o fundido através de uma série fixa de elementos helicoidais ou geométricos dentro de um tubo. Cada elemento divide e recombina o fluxo de fusão, reduzindo progressivamente os gradientes de concentração a cada passagem. A energia para a mistura vem inteiramente da pressão de fusão gerada pela extrusora ou bomba de fusão – o misturador em si não faz nada ativo.
O número de elementos de mistura determina a intensidade da mistura. Mais elementos produzem melhor homogeneidade, mas também aumentam a queda de pressão no misturador, que deve ser compensada pela bomba ou extrusora a montante. Esta é a restrição operacional fundamental da mistura estática: não é possível aumentar o desempenho da mistura sem aumentar a queda de pressão e não é possível reduzir a queda de pressão sem aceitar uma qualidade de mistura inferior.
Misturador Dinâmico
Um misturador dinâmico usa um rotor acionado – girando em velocidade controlada dentro de um invólucro aquecido e pressurizado – para cisalhar e homogeneizar ativamente o fundido. A energia de mistura é fornecida mecanicamente pelo motor de acionamento e não pela pressão do fundido. Isso separa a intensidade da mistura da queda de pressão: a velocidade do rotor pode ser ajustada para alterar o desempenho da mistura independentemente da vazão da linha ou das condições de pressão a montante.
Para uma explicação detalhada dos princípios operacionais do misturador dinâmico e opções de configuração, consulte nosso Misturador de fusão dinâmico: princípio de funcionamento, tipos e guia de seleção .
Comparação direta: oito parâmetros importantes para a fiação
Tabela 1 — Misturador Dinâmico vs Misturador Estático: Comparação de Parâmetros para Fiação de Fibra Química | Parâmetro | Misturador Dinâmico | Misturador Estático |
| Mecanismo de mistura | Cisalhamento mecânico ativo via rotor acionado | Divisão de fluxo passivo por meio de elementos fixos |
| Controle de intensidade de mistura | Ajustável através da velocidade do rotor – independente da produtividade | Corrigido pela contagem de elementos — não pode ser ajustado em operação |
| Queda de pressão | Baixo; rotor fornece energia de mistura de forma independente | Significativo; aumenta com a contagem de elementos e a taxa de transferência |
| Homogeneidade com baixo rendimento | Mantido – a velocidade do rotor compensa o fluxo reduzido | Degrada – menos pressão de fusão significa menos divisões efetivas |
| Mistura masterbatch/aditivo | Bem adequado — suporta alta relação de viscosidade entre transportador e aditivo | Limitado – a incompatibilidade de viscosidade reduz a mistura eficaz |
| Consistência de cor/aditivo | Alto cisalhamento ativo dispersa aglomerados de pigmentos | Moderado — depende da qualidade de dispersão do masterbatch |
| Peças móveis/manutenção | Sim – rotor, vedações e acionamento requerem manutenção periódica | Nenhum – sem peças móveis, sem manutenção mecânica programada |
| Distribuição do tempo de residência | Estreito – a mistura ativa reduz zonas mortas | Mais amplo – canalização de fluxo possível nas junções dos elementos |
Onde os misturadores estáticos ficam aquém das aplicações de fiação
Os misturadores estáticos funcionam de forma confiável em aplicações onde os fluidos misturados têm viscosidades semelhantes, estão presentes em proporções relativamente equilibradas e a linha funciona com um rendimento consistente e previsível. Na fiação química de fibras, essas condições frequentemente não são válidas.
Incompatibilidade de viscosidade entre masterbatch e polímero base
Na fiação direta por fusão com adição de masterbatch, a massa fundida transportadora da masterbatch e a massa fundida do polímero base muitas vezes têm viscosidades substancialmente diferentes. A mistura estática depende da divisão do fluxo laminar – quando as taxas de viscosidade são altas, os componentes de baixa viscosidade canalizam preferencialmente através da geometria do elemento, em vez de se distribuirem uniformemente. O resultado são listras: faixas de cor concentrada ou aditiva alternadas com zonas subdosadas, que aparecem no fio acabado como variação de cor entre posições ou ao longo do comprimento do fio.
O cisalhamento ativo do rotor de um misturador dinâmico dispersa o masterbatch independentemente da proporção de viscosidade, quebrando os aglomerados de pigmentos e forçando a distribuição que a divisão passiva não consegue alcançar. Para uma visão direta de como isso elimina listras coloridas no filamento acabado, consulte nosso artigo sobre como um misturador de fusão dinâmico elimina listras de cores em fios de filamentos coloridos de masterbatch .
Queda de desempenho com rendimento reduzido
As linhas de fiação frequentemente funcionam abaixo do rendimento nominal – durante trocas de produtos, durante sequências de inicialização ou ao executar produtos com deniers menores. Com rendimento reduzido, a pressão do fundido que conduz o fluxo através de um misturador estático diminui, o que reduz diretamente a energia de divisão disponível por unidade de volume do fundido. A qualidade da mistura diminui. Este não é um efeito marginal: em linhas onde o rendimento varia de 30 a 50% entre os produtos, o misturador estático que funciona adequadamente com o rendimento total pode ser genuinamente insuficiente em taxas reduzidas.
A velocidade do rotor de um misturador dinâmico pode ser ajustada para manter a intensidade da mistura independentemente do rendimento da linha, tornando-o apropriado para linhas com cronogramas de produção variáveis ou trocas frequentes de produtos.
Tempo de residência e risco de degradação térmica
Os elementos misturadores estáticos criam zonas de fluxo mais lento nas junções dos elementos e nas paredes da caixa. Em polímeros fundidos em alta temperatura – PET girando a 280–295°C, por exemplo – a residência prolongada em baixa velocidade de fluxo acumula produtos de degradação térmica. Estes aparecem como descoloração amarela em fios nominalmente brancos ou de cor clara, ou como partículas de gel que bloqueiam os capilares da fieira e causam quebra das pontas. Um misturador dinâmico bem projetado com fluxo ativo através da zona de mistura possui uma distribuição de tempo de residência mais estreita, reduzindo o risco de pontos quentes e zonas estagnadas.
Onde os misturadores estáticos permanecem apropriados
Os misturadores estáticos não são universalmente inferiores – há condições específicas onde a sua simplicidade é uma vantagem genuína.
- Baixas concentrações de aditivos com viscosidade semelhante. Quando uma pequena proporção de um aditivo bem disperso e de baixa viscosidade está sendo misturada em uma massa fundida de polímero operando com rendimento consistente, um misturador estático pode alcançar homogeneidade adequada sem a complexidade de um sistema acionado.
- Aplicações altamente sensíveis à contaminação. Os misturadores estáticos não possuem vedações de eixo ou interfaces rotativas no caminho do fundido. Em aplicações onde qualquer risco de contaminação relacionado à vedação é inaceitável – certos produtos poliméricos de grau médico ou óptico – a ausência de peças móveis é um argumento válido para a mistura estática.
- Linhas de produto único de volume muito alto com produtividade fixa. Em uma linha que opera um produto com capacidade nominal 24 horas por dia com um transportador de masterbatch com viscosidade compatível com o polímero base, um misturador estático dimensionado corretamente para essa condição específica pode funcionar adequadamente. A limitação aparece quando as condições mudam.
Critérios de seleção principais: qual tipo se adapta à sua aplicação
Tabela 2 — Guia de seleção do tipo de misturador por condição de aplicação | Condição | Favorece o Mixer Dinâmico | Favorece o misturador estático |
| Viscosidade do masterbatch vs polímero base | Taxa de alta viscosidade (incompatibilidade) | Viscosidade semelhante |
| Variabilidade de rendimento | Trocas frequentes ou taxas variáveis | Produção estável de taxa única |
| Requisito de uniformidade de cor/aditivo | Apertado - denier fino, moda, fio técnico | Moderado – fio commodity ou industrial |
| Proporção de adição de masterbatch | Concentração variável ou alta | Baixa concentração fixa |
| Capacidade de manutenção | Programa estruturado de manutenção planejada em vigor | Recurso mínimo de manutenção |
| Temperatura de processamento de polímero | Alta temperatura com risco de degradação | Temperatura mais baixa, menos sensibilidade à degradação |
Para a maioria das linhas de fiação direta por fusão com cor de masterbatch ou adição de aditivo funcional — onde o rendimento varia, a viscosidade do masterbatch difere do polímero base e os padrões de qualidade do fio são rígidos — um misturador dinâmico é a escolha mais apropriada. A necessidade de manutenção é real, mas é administrável e substancialmente compensada pela vantagem de consistência de qualidade em aplicações de fiação exigentes.
Misturador dinâmico da Shengbang para aplicações de fiação e fusão de plástico

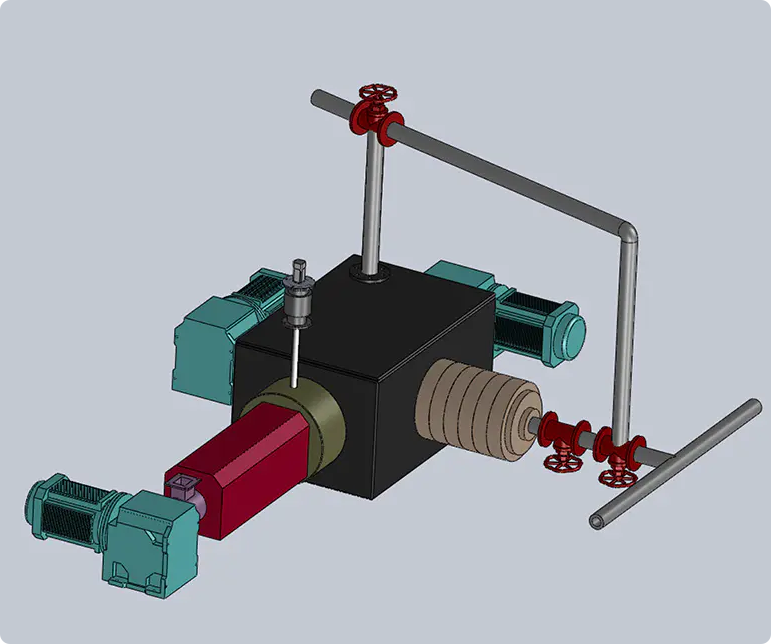

O Misturador Dinâmico da Shengbang é um produto patenteado desenvolvido especificamente para fiação de fibras químicas e homogeneização de fusão de plástico. Abrange uma ampla gama de escalas de aplicação, com classificações de pressão de 5, 15, 25 e 45 MPa, diâmetros de rotor de 25 a 300 mm e capacidade de 0,2 a 50 L. O aquecimento está disponível em configurações de aquecimento a óleo e aquecimento elétrico. A potência do acionamento varia de 15 a 160 kW com velocidade máxima do rotor de 50 r/min.
Além da fiação química de fibras, o mesmo design de misturador se aplica a filmes, tintas e outras aplicações de processamento de polímeros que exigem mistura por fusão uniforme. O desempenho é validado através do laboratório de fiação interno da Shengbang, onde o comportamento do misturador pode ser testado em condições reais de produção com o polímero alvo e o sistema masterbatch do cliente antes da integração da linha.
Para especificações completas do produto e opções de configuração, visite o Misturador Dinâmico product page . Para discutir sua aplicação específica - tipo de polímero, faixa de rendimento, taxa de adição de masterbatch e requisitos de qualidade de mistura - entre em contato diretamente com Jiaxing Shengbang Mechanical Equipment Co., Ltd.
